Как сделать протектированный макет меча (модель-реквизит для ролевых игр и театра)

Disclaimer: в статье не идет речь о настоящем оружии. Инструкция ниже — только для изготовления «макетов-игрушек» мечей, которые используют на ролевых играх, косплей-фестивалях, фотосессиях и в театре.

Общие рекомендации:

1. Не пытайтесь сделать сразу сложную и вычурную вещь – начните с простой модели.
2. Хорошо обдумайте и нарисуйте то, что вы предполагаете сделать.
3. Наметьте на рисунке все предполагаемые размеры
4. При сквозной разрезке выдвигайте лезвие полностью и держите его под возможно малым углом к разрезаемой поверхности. Старайтесь прорезать всё толщину заготовки за один рез.
5. Меняйте лезвия ножа при минимальной затуплености, иначе оно будет не резать, а рвать пену, оставляя неровные края.

Весь процесс работы рассматривается на примере изготовления простого длинного меча.

Его параметры: длина клинка 75 см, длинна рукояти 12 см, размах гарды 16 см, в самой широкой части (у гарды) клинок будет иметь ширину 5,5 см, и сужаться к концу до 4 см.

Материалы:

1. Полоса ПП30/10 и 2 полосы ПП60/4 7 см шириной.
2. Стеклопластиковый прут 10х10 мм длиной 1 метр со скругленными торцами.
3. 50-100 мл эластичного резинового клея. (Момент, Нейрит, 88)
4. Кусок мягкой прочной кожи толщиной 1 мм, размерами 5х10 см.
5. Кусок толстостенной пластиковой трубы 20 мм диаметром (для изготовления рукояти)
6. 2 шурупа-самореза по металлу 12 мм длиной 2,5 мм толщиной.
7. Рулон тканевой изоленты
8. 2 куска толстой (3-5 мм) кожи размерами 1х12 см
9. Лента из кожи, длинной 80 см, шириной 2 см.
10. Банка Natural Latex (200 ml)
11. Акриловая краска чёрного цвета (15-20 мл)
12. Акриловая краска цвета «Сталь» (5-10 мл)
13. Акриловая краска цвета «Бронза» (5-10 мл)
14. Банка Finish Cover (100 ml)

Инструменты:

1. Качественный канцелярский или макетный нож с хорошей фиксацией лезвия.
2. Пачка качественных лезвий к ножу

3. Длинная стальная линейка (1 метр).
4. Короткая линейка (30 см).
5. Тонкий маркер.
6. 2-3 кисти с тонким и мягким синтетическим ворсом.
7. Наждачная бумага с размером зерна 150.
8. Пилка по металлу
9. Электродрель и свёрла по металлу 2 мм и 8 мм.
10. Строительный фен
11. Тонкая крестовая отвёртка

Рабочее место:

1. Большая (1,5х1 метр) рабочая поверхность, прикрытая фанерой или ДВП (на ней будет производиться сквозная разрезка).
2. Рабочее место должно быть в хорошо проветриваемом помещении – мы будем работать с клеем на органических растворителях, пары которых здоровья не прибавляют.

Этап 1.

Готовим инструменты и материалы и приступаем к первому этапу – изготовлению заготовок на клинок, гарду и яблоко.

Начинаем с клинка.

Для начала тщательно зачищаем наждачной бумагой все полосы пены с обеих сторон.

После этого размечаем прут сердечника. От предполагаемого кончика отступаем 72,5 см, делаем отметку, отступаем 2,5 см, делаем ещё 1 отметку, и через 12 см – ещё одну.

Размечаем на полосе ПП30/10 место для размещения прута. Первая отметка в 3 см от края полосы (там будет кончик клинка)

Укладываем прут посредине полосы и обводим его маркером

Вырезаем по получившейся разметке паз для прута

Примеряем прут в получившийся паз

Намазываем боковые плоскости прута и паз изнутри клеем и даём чёть подсохнуть. Потом наносим на прут второй слой клея и приклеиваем его внутрь паза.

Берём имеющийся у нас кусок кожи и разрезаем его на 2 полоски, размерами 2,5х10 см.

Приклеиваем их с двух сторон поверх конца прута так, чтобы край кожи был вровень с краем полосы

Даём чуть подсохнуть и, тщательно промазываем клеем полосы склеиваем их

Оставляем на 10-15 минут, периодически прижимая руками пытающиеся изогнуться полосы. Как только клей схватится так, что они перестанут двигаться друг относительно друга, ставим под пресс.

Принимаемся за изготовление гарды и яблока.

Вырезаем из эпп30/10 3 кругляша 6 см диаметром и три полосы размерами 3х15 см.

Размечаем так, как показано на картинке (разметка под паз 1 см шириной)

Обрезаем по разметке, склеиваем и ставим под пресс

Этап 2

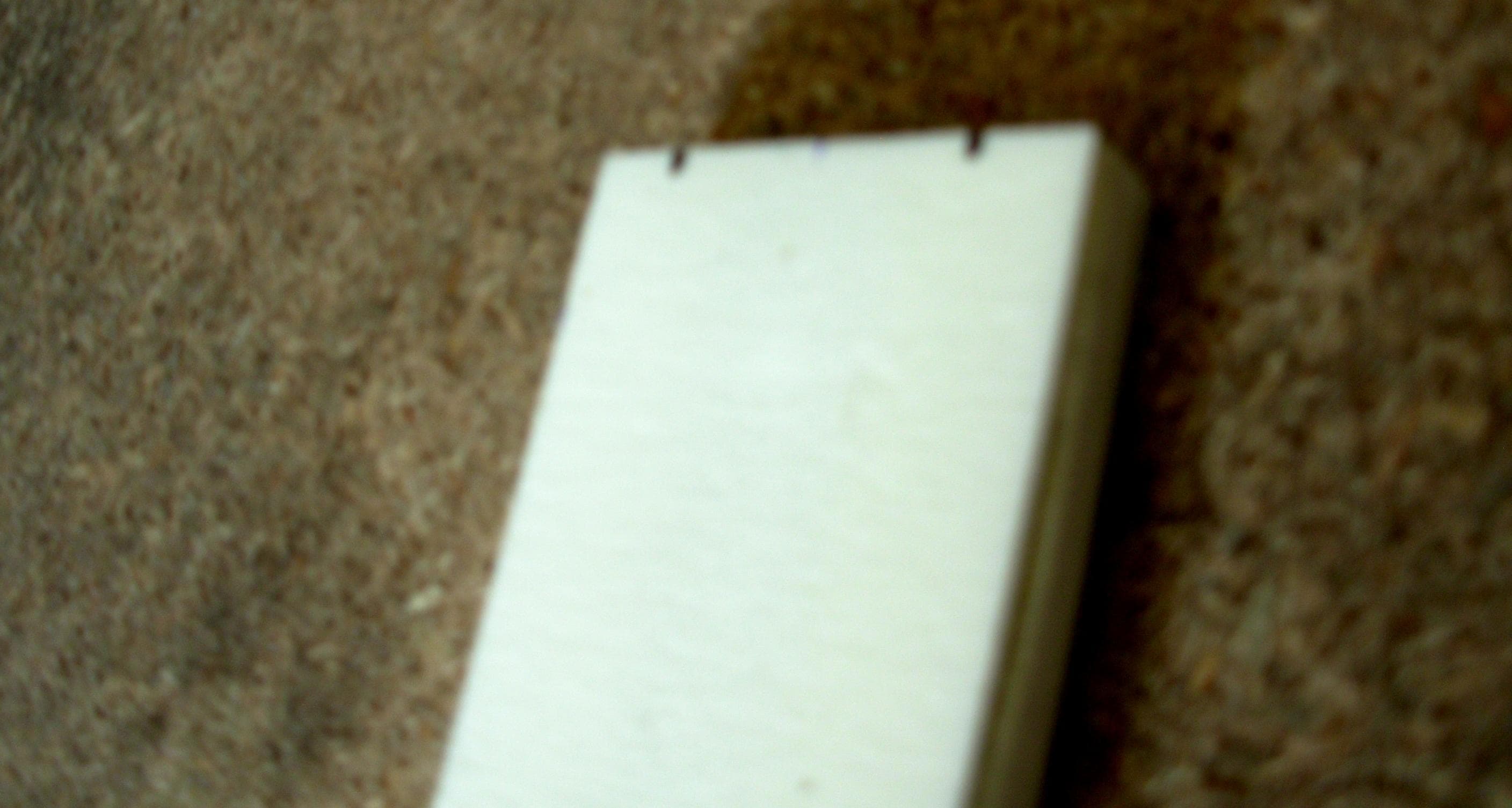

Через сутки, когда клей точно полностью высох, добываем из-под пресса заготовку клинка. Отступаем от края на 0,5 см, делаем отметку перпендикулярно краю

И обрезаем по ней

Срез

Отмеряем от свежеобрезанного края 75 см, размечаем

Обрезаем

Размечаем центр заготовки по пруту

Отмеряем от него в обе стороны на конце клинка по 2,25 см

А в основании по 2,75 см

Соединяем отметки между собой

Меняем лезвие в ноже на новое и обрезаем с помощью длинной линейки точно по разметка, стараясь одним резом прорезать заготовку насквозь и удерживать лезвие ножа перпендикулярно поверхности заготовки.

Размечаем кончик клинка согласно схеме

Обрезаем

Убираем все угла с помощью наждачной бумаги

Размечаем кромки клинка

И на кончике. Важно: не делайте кромку слишком широкой – ни в одном месте толщина обкладочной полосы не должна быть меньше номинальной относительно прута.

Заменяем лезвие в ноже и режем кромки. Чтобы не получалось как на фото, нужно при этом удерживать нож как можно ровнее, под максимально большим углом к разрезу и производить как можно меньше пилящих движений (острый нож режет и без них). Чем ровнее будет кромка после реза, тем меньше впоследствии придется работать наждачной бумагой.

К чему после этого и приступаем, обрабатывая кромки

До адекватного вида

Извлекаем из-под пресса заготовки гарды и яблока

И обрабатываем их, да-да, в основном, наждачной бумагой, до адекватного вида

Примеряем всё на прут по нашим разметкам. Отпиливаем пилкой по металлу излишек прута, обрабатываем спил.

Отпиливаем кусок трубки длиной 12 см

Примеряем всё с ней. Разбираем всё и собираем заново, тщательно проклеивая все стыки материалов

Через полчаса, когда клей немного застынет, сверлим в трубе и пруте два отверстия 2 мм толщины, делаем на трубе потаи сверлом 8 мм (чтобы шляпка самореза полностью утапливалась в тело трубы) и закручиваем шурупы в прут сквозь трубу

Этап 3

Через несколько часов наш меч полностью готов к покраске латексом.

Но перед этим его ОБЯЗАТЕЛЬНО нужно пройти меч строительным феном – если этого не сделать, вся поверхность будет покрыта мерхими заусеницами и внешний вид будет изрядно испорчен. Пройдите феном по всем зашкуренным поверхностям, приглаживая торчащий ворс рукой. ОСТОРОЖНО:

1. Засовывать руку в струю фена нельзя категорически, иначе возможны ожоги.
2. Не передерживайте фен на отдельных участках, особенно на клеевых швах – они могут разойтись.
3. Попробуйте выгладить ворс рукой, после разогрева феном, сначала на каком-нибудь ненужном обрезке.

Для начала подготовим место, в котором будет сушиться клинок. Это должно быть хорошо проветриваемое место в тени (ни в коем случае не под прямыми лучами солнца). Желательно подстелить что-нибудь на пол, ибо латекс с некоторых поверхностей (к примеру ковров и ковровых покрытий) отчистить крайне проблематично.

Делаем из скотча петлю на рукоять, за которую мы будем подвешивать меч для сушки.

Смешиваем половину банки латекса с 15-20 граммами чёрной краски. Вторую половину делим на 2 неравные части, большую из которых в отдельной посуде смешиваем с 10 граммами краски цвета «сталь», а меньшую — с 5 граммами «бронзы».

Несколько общих советов по окраске:

1) Не спишите – не пытайтесь залить изделие как можно более толстым слоем. Текущие капли изрядно портят внешний вид и увеличивают расход латекса.

2) Работайте кистью длинными мазками, чтобы свести к минимуму разводы.

3) Не пытайтесь красить поверх не досохший до конца слой. Это чревато полной порчей внешнего вида изделия.

Начинаем красить.

Сначала наносим 5-6 слоёв латекса с чёрной краской на всё тело меча, включая гарду и яблоко. После каждого слоя тщательно промываем кисть в проточной воде, иначе к следующему слою придется брать новую. Даём каждому слою полностью просохнуть. Признаком полного высыхания слоя является исчезновение белёсых разводов – высохший латекс прозрачный.

После высыхания последнего чёрного слоя наносим на клинок один за другим два-три слоя латекса с краской «сталь». При этом стараемся не попадать краской на гарду.

После высыхания клинка наносим на гарду и яблоко 2-3 слоя латекса с крской «бронза».

Покрываем с помощью новой кисти полностью высохший меч Finish Cover. Покрываем тщательно, стараясь не пропускать даже маленьких участков. Finish Cover увеличивает прочность наружного покрытия меча и предохраняет латекс от потери эластичности. Оставляем меч висеть на некоторое время – от 10-12 часов до несколько суток – в зависомости от разной температуры и влажности Finish Cover нужно различное время, чтобы полностью полимеризоваться.

Этап 4

Когда Finish Cover совсем перестанет липнуть к рукам, можно переходить к последней фазе – доделке рукояти.

Приклеиваем к бокам рукояти (по плоскости клинка) 2 полосы толстой кожи.

Когда клей подсохнет, обматываем всё это тканевой изолентой.

Покрываем её клеем, даём чуть подсохнуть.

Намазываем тонким слоем клея тонкую кожаную ленту и наматываем её на рукоять с нахлёстом 5-7 мм, подмазывая клей под витки.

Даём высохнуть.

В итоге должен получиться вот такой меч

Фото для мануала сделаны в процессе изготовления меча человеком без опыта производства, просто следуя устным инструкциям. У вас, я уверен, тоже получится. Удачи.

С уважением, Хельг (Олег Черный, мастерская LARParsenal)
