Как сделать протектированное larp оружие (реквизит для ролевых игр)

Общие рекомендации:
  1. Не пытайтесь сделать сразу сложную и вычурную вещь – начните с простой модели.
  2. Хорошо обдумайте и нарисуйте то, что вы предполагаете сделать.
  3. Наметьте на рисунке все предполагаемые размеры
  4. При сквозной разрезке выдвигайте лезвие полностью и держите его под возможно малым углом к разрезаемой поверхности. Старайтесь прорезать всё толщину заготовки за один рез.
  5. Меняйте лезвия ножа при минимальной затуплености, иначе оно будет не резать, а рвать пену, оставляя неровные края.
Весь процесс работы рассматривается на примере изготовления простого длинного меча.
Его параметры: длина клинка 75 см, длинна рукояти 12 см, размах гарды 16 см, в самой широкой части (у гарды) клинок будет иметь ширину 5,5 см, и сужаться к концу до 4 см.
Материалы:
  1. Полоса ПП30/10 и 2 полосы ПП60/4 7 см шириной.
  2. Стеклопластиковый прут 10х10 мм длиной 1 метр со скругленными торцами.
  3. 50-100 мл эластичного резинового клея. (Момент, Нейрит, 88)
  4. Кусок мягкой прочной кожи толщиной 1 мм, размерами 5х10 см.
  5. Кусок толстостенной пластиковой трубы 20 мм диаметром (для изготовления рукояти)
  6. 2 шурупа-самореза по металлу 12 мм длиной 2,5 мм толщиной.
  7. Рулон тканевой изоленты
  8. 2 куска толстой (3-5 мм) кожи размерами 1х12 см
  9. Лента из кожи, длинной 80 см, шириной 2 см.
  10. Банка Natural Latex (200 ml)
  11. Акриловая краска чёрного цвета (15-20 мл)
  12. Акриловая краска цвета «Сталь» (5-10 мл)
  13. Акриловая краска цвета «Бронза» (5-10 мл)
  14. Банка Finish Cover (100 ml)
Инструменты:

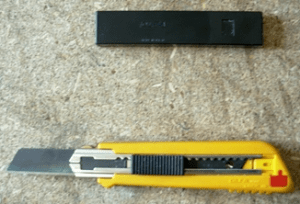

  1. Качественный канцелярский или макетный нож с хорошей фиксацией лезвия.
  2. Пачка качественных лезвий к ножу

m1

  1. Длинная стальная линейка (1 метр).
  2. Короткая линейка (30 см).
  3. Тонкий маркер.
  4. 2-3 кисти с тонким и мягким синтетическим ворсом.
  5. Наждачная бумага с размером зерна 150.
  6. Пилка по металлу
  7. Электродрель и свёрла по металлу 2 мм и 8 мм.
  8. Строительный фен
  9. Тонкая крестовая отвёртка
Рабочее место:
  1. Большая (1,5х1 метр) рабочая поверхность, прикрытая фанерой или ДВП (на ней будет производиться сквозная разрезка).
  2. Рабочее место должно быть в хорошо проветриваемом помещении – мы будем работать с клеем на органических растворителях, пары которых здоровья не прибавляют.
Этап 1.

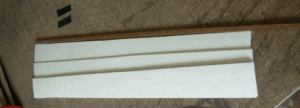

Готовим инструменты и материалы и приступаем к первому этапу – изготовлению заготовок на клинок, гарду и яблоко.
m2
Начинаем с клинка.
Для начала тщательно зачищаем наждачной бумагой все полосы пены с обеих сторон.
После этого размечаем прут сердечника. От предполагаемого кончика отступаем 72,5 см, делаем отметку, отступаем 2,5 см, делаем ещё 1 отметку, и через 12 см – ещё одну.
m3

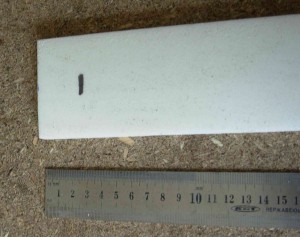

Размечаем на полосе ПП30/10 место для размещения прута. Первая отметка в 3 см от края полосы (там будет кончик клинка)
m4
Укладываем прут посредине полосы и обводим его маркером
m5

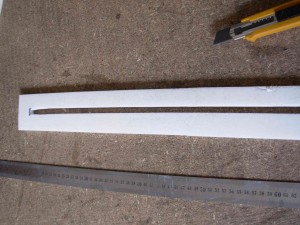

Вырезаем по получившейся разметке паз для прута
m6

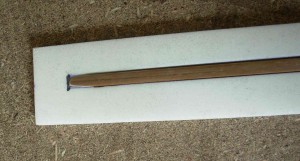

Примеряем прут в получившийся паз
m7
Намазываем боковые плоскости прута и паз изнутри клеем и даём чёть подсохнуть. Потом наносим на прут второй слой клея и приклеиваем его внутрь паза.
m8

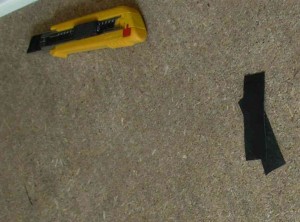

Берём имеющийся у нас кусок кожи и разрезаем его на 2 полоски, размерами 2,5х10 см.
m9

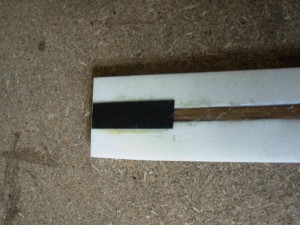

Приклеиваем их с двух сторон поверх конца прута так, чтобы край кожи был вровень с краем полосы
m10
Даём чуть подсохнуть и, тщательно промазываем клеем полосы склеиваем их
m11

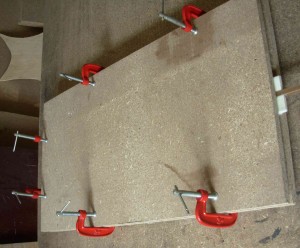

Оставляем на 10-15 минут, периодически прижимая руками пытающиеся изогнуться полосы. Как только клей схватится так, что они перестанут двигаться друг относительно друга, ставим под пресс.
m12
Принимаемся за изготовление гарды и яблока.
Вырезаем из эпп30/10 3 кругляша 6 см диаметром и три полосы размерами 3х15 см.

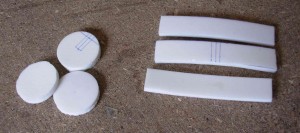

Размечаем так, как показано на картинке (разметка под паз 1 см шириной)
m13

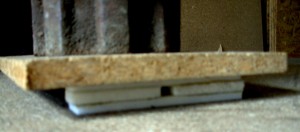

Обрезаем по разметке, склеиваем и ставим под пресс
m14
Этап 2

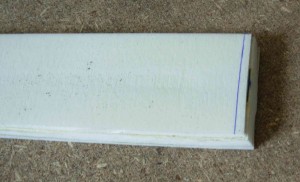

Через сутки, когда клей точно полностью высох, добываем из-под пресса заготовку клинка. Отступаем от края на 0,5 см, делаем отметку перпендикулярно краю
m15

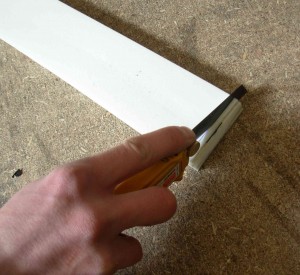

И обрезаем по ней
m16

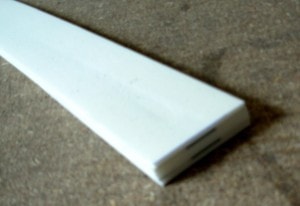

Срез
m17

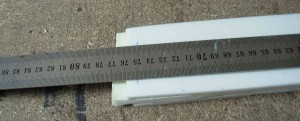

Отмеряем от свежеобрезанного края 75 см, размечаем
m18

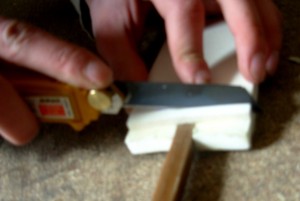

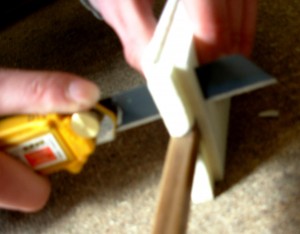

Обрезаем
m19
m20

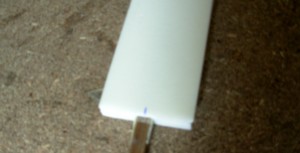

Размечаем центр заготовки по пруту
m21

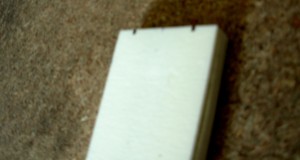

Отмеряем от него в обе стороны на конце клинка по 2,25 см
m22

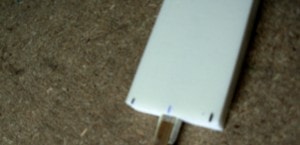

А в основании по 2,75 см
m23

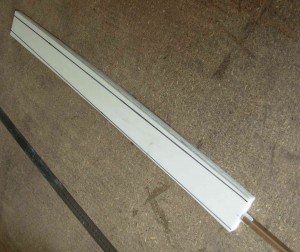

Соединяем отметки между собой
m24

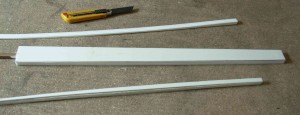

Меняем лезвие в ноже на новое и обрезаем с помощью длинной линейки точно по разметка, стараясь одним резом прорезать заготовку насквозь и удерживать лезвие ножа перпендикулярно поверхности заготовки.
m25
Размечаем кончик клинка согласно схеме
m26

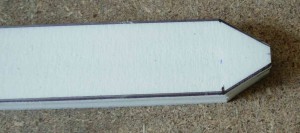

Обрезаем
m27

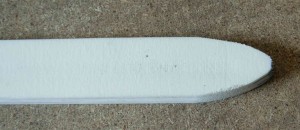

Убираем все угла с помощью наждачной бумаги
m28

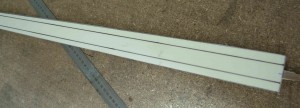

Размечаем кромки клинка
m29

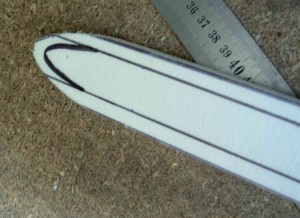

И на кончике. Важно: не делайте кромку слишком широкой – ни в одном месте толщина обкладочной полосы не должна быть меньше номинальной относительно прута.
m30

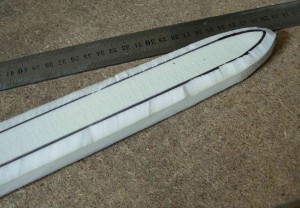

Заменяем лезвие в ноже и режем кромки. Чтобы не получалось как на фото, нужно при этом удерживать нож как можно ровнее, под максимально большим углом к разрезу и производить как можно меньше пилящих движений (острый нож режет и без них). Чем ровнее будет кромка после реза, тем меньше впоследствии придется работать наждачной бумагой.
m31

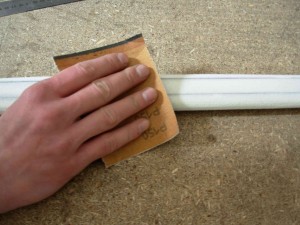

К чему после этого и приступаем, обрабатывая кромки
m32

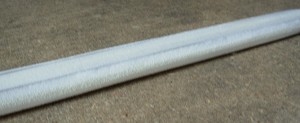

До адекватного вида
m33

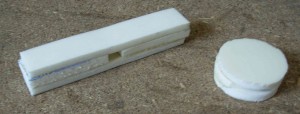

Извлекаем из-под пресса заготовки гарды и яблока
m34

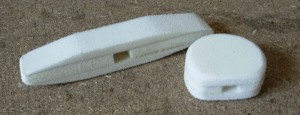

И обрабатываем их, да-да, в основном, наждачной бумагой, до адекватного вида
m35

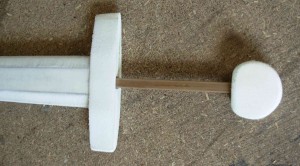

Примеряем всё на прут по нашим разметкам. Отпиливаем пилкой по металлу излишек прута, обрабатываем спил.
m36

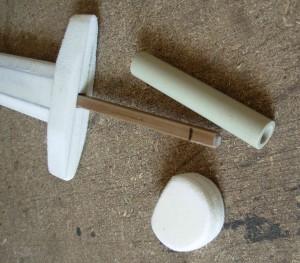

Отпиливаем кусок трубки длиной 12 см
m37

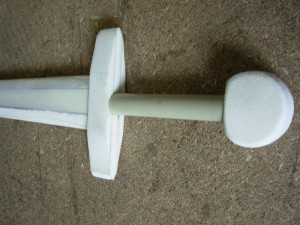

Примеряем всё с ней. Разбираем всё и собираем заново, тщательно проклеивая все стыки материалов
m38

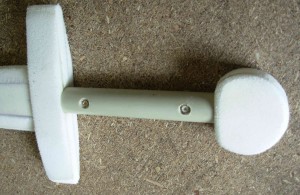

Через полчаса, когда клей немного застынет, сверлим в трубе и пруте два отверстия 2 мм толщины, делаем на трубе потаи сверлом 8 мм (чтобы шляпка самореза полностью утапливалась в тело трубы) и закручиваем шурупы в прут сквозь трубу
m39
Этап 3
Через несколько часов наш меч полностью готов к покраске латексом.
Но перед этим его ОБЯЗАТЕЛЬНО нужно пройти меч строительным феном – если этого не сделать, вся поверхность будет покрыта мерхими заусеницами и внешний вид будет изрядно испорчен. Пройдите феном по всем зашкуренным поверхностям, приглаживая торчащий ворс рукой. ОСТОРОЖНО:
  1. Засовывать руку в струю фена нельзя категорически, иначе возможны ожоги.
  2. Не передерживайте фен на отдельных участках, особенно на клеевых швах – они могут разойтись.
  3. Попробуйте выгладить ворс рукой, после разогрева феном, сначала на каком-нибудь ненужном обрезке.
Для начала подготовим место, в котором будет сушиться клинок. Это должно быть хорошо проветриваемое место в тени (ни в коем случае не под прямыми лучами солнца). Желательно подстелить что-нибудь на пол, ибо латекс с некоторых поверхностей (к примеру ковров и ковровых покрытий) отчистить крайне проблематично.
Делаем из скотча петлю на рукоять, за которую мы будем подвешивать меч для сушки.
Смешиваем половину банки латекса с 15-20 граммами чёрной краски. Вторую половину делим на 2 неравные части, большую из которых в отдельной посуде смешиваем с 10 граммами краски цвета «сталь», а меньшую — с 5 граммами «бронзы».
Несколько общих советов по окраске:
1) Не спишите – не пытайтесь залить изделие как можно более толстым слоем. Текущие капли изрядно портят внешний вид и увеличивают расход латекса.
2) Работайте кистью длинными мазками, чтобы свести к минимуму разводы.
3) Не пытайтесь красить поверх не досохший до конца слой. Это чревато полной порчей внешнего вида изделия.
Начинаем красить.
Сначала наносим 5-6 слоёв латекса с чёрной краской на всё тело меча, включая гарду и яблоко. После каждого слоя тщательно промываем кисть в проточной воде, иначе к следующему слою придется брать новую. Даём каждому слою полностью просохнуть. Признаком полного высыхания слоя является исчезновение белёсых разводов – высохший латекс прозрачный.
После высыхания последнего чёрного слоя наносим на клинок один за другим два-три слоя латекса с краской «сталь». При этом стараемся не попадать краской на гарду.
После высыхания клинка наносим на гарду и яблоко 2-3 слоя латекса с крской «бронза».
Покрываем с помощью новой кисти полностью высохший меч Finish Cover. Покрываем тщательно, стараясь не пропускать даже маленьких участков. Finish Cover увеличивает прочность наружного покрытия меча и предохраняет латекс от потери эластичности. Оставляем меч висеть на некоторое время – от 10-12 часов до несколько суток – в зависомости от разной температуры и влажности Finish Cover нужно различное время, чтобы полностью полимеризоваться.
Этап 4
Когда Finish Cover совсем перестанет липнуть к рукам, можно переходить к последней фазе – доделке рукояти.
Приклеиваем к бокам рукояти (по плоскости клинка) 2 полосы толстой кожи.
Когда клей подсохнет, обматываем всё это тканевой изолентой.
Покрываем её клеем, даём чуть подсохнуть.
Намазываем тонким слоем клея тонкую кожаную ленту и наматываем её на рукоять с нахлёстом 5-7 мм, подмазывая клей под витки.
Даём высохнуть.
В итоге должен получиться вот такой меч
m40
Фото для мануала сделаны в процессе изготовления меча человеком без опыта производства, просто следуя устным инструкциям. У вас, я уверен, тоже получится. Удачи.
С уважением, Хельг (Олег Черный, мастерская LARParsenal)

Поделиться в соц. сетях

Опубликовать в Google Plus
Опубликовать в LiveJournal
Опубликовать в Мой Мир
Опубликовать в Одноклассники

30 комментариев:

  1. А как делать посохи и топоры?

    • Посохи — ПВХ трубу (упругую, их как минимум два вида продают) гуманизируем тонким слоем ЭПП и красим.
      Топоры можно делать с нуля из такой же ПВХ трубки, а можно переделать из обычного ролевого топора с мягкой резиной, покрыв рукоять тонким слоем ЭПП, а топорище — толстым и сверху латексом.

      Я думаю, что через некоторое время в продолжение темы протектированного оружия выложим мануал по топорам.

  2. А меч хоть прочный ?
    На сколько лет(сезонов ) игры хватит оружия ?

    • Мечи довольно прочные, если не стучать по ним дюралью или тексталитом. Т.е. протектированное оружие предназначено в первую очередь для использования против такого же.
      Повреждения протектирующего слоя, если таковые найдутся, всегда можно будет замазать, просто после каждого сезона проводить ТО=)

  3. А что такое ПП?

  4. А где можно достать такие материалы как Natural Latex или Finish Cover?

    • //rpgear.ru/masterskie/ в этом разделе посмотри, там у товарища есть все материалы для самостоятельного изготовления ПО.

  5. подскажите пожалуйста, где достать пенополимер 30/10 и 60/4? Обрыл интернет, мне выдаёт только железобетонные перемычки 30/10

    • Добрый день, Сергей! Рекомендую поискать ПП на строительных рынках, т.к. фактически это один из видов строительной теплоизоляции. Либо еще более простой вариант — купите обыкновенный туристический коврик (пенку) — свойства приблизительно те же, мы так и делали. Либо еще вариант — вот здесь //rpgear.ru/masterskie/ кликните на картинку и попадете на группу ВК мастерской, которая торгует всеми необходимыми расходниками и материалами для самостоятельного изготовления larp-оружия.

  6. Никита

    Здравствуйте. А где можно найти стеклопластиковый прут? Или что ещё можно использовать в качестве сердечника?

  7. Никита

    Добрый день. Подскажите. Обыкновенный паралон можно использовать под ларп оружие? (Как в моющих губках, только по плотней)

    • Добрый день, Никита! Лучше не стоит. Используйте не менее доступный материал — туристические коврики.

  8. Встречал видео, в котором использовалась монтажная пена, после нанесения обрызгивалась водой из пульверизатора, после просушки предавалась нужная форма. Встречали-ли вы подобные изделия, насколько они долговечны относительно обычных?

    • Здравствуйте, Костя! Насколько я в курсе, ПО из монтажной пены не допускается на ролевые игры, т.к. не обладает нужными качествами и ТТХ, а годится только для косплея.

  9. Никита

    Что такое пп? как расшифровывается? где купить?! не могу найти в городе ни чего подобного. это пенополистирол?

    • Купите обычную туристическую листовую пенку (коврик), она в достаточной степени подходит для описанных в статье целей.

  10. Доброго времени суток.
    Столкнулся небольшой проблемой — латекс плохо липнет к пене.
    То есть его можно щипком отделить в каком-нибудь месте, а потом содрать как шкуру.
    Есть ли какая-то хитрость для более прочного контакта?
    Возможно использование какого-нибудь сольвента, который «подплавил» бы пену слив её с латексом.

    • Саша, здравствуйте!

      Попробуйте зашкурить пенку наждачкой — тогда контакт латекса с пенкой наверняка станет лучше.

  11. Доброго! Столкнулся с полным отсутствием чего-то похожего на латекс. На ютубе забугорные мастера используют жидкую резину из баллончиков. Plasti dip если не ошибаюсь. Кто-нибудь пробовал что-то похожее? Как в использовании? Закрывает ли поры? Не облетает ли?

    • Вы проживаете в небольшом городе или в областном центре? В больших городах можно найти латекс чуть ли не в бочках по объявлениям, либо есть химические заводы, торгующие различными ништяками для литья пластиков, таких как smooth-on.

      • В небольшом городочке. Заказывать по почте — две цены выходит. Вот и задумался по поводу альтернативного варианта

  12. Дмитрий

    Доброго времени суток
    что вообще такое finish cover? и где его взять?

    • Здравствуйте, Дмитрий! Finish cover — это своего рода защитное покрытие, повышающее износостойкость готового изделия. Приобрести его, как и другие комплектующие для изготовления ПО, можно в мастерской LARParsenal, их контакты есть на сайте и в группе.

      • Дмитрий

        это эластичное полиуретановое покрытие?

        • Да, оно предохраняет элементы под ним от разрыва. Финиш кавер желателен, но можно и без него, просто латексом.
